스프링클러 헤드 종류 및 이격거리, 설치기준 등 알아보자

스프링클러 설비는 화재를 자동으로 감지하여 소화 작업을 실시하는 소방설비이다.

스프링클러 설비는 스프링클러 헤드, 배관, 밸브류, 수원 및 유수검지장치, 가압송수장치 등으로 구성되어 있는데, 만약 화재가 발생하여 주변 온도가 상승하게 되면 스프링클러 헤드의 감열체가 녹거나 또는 화재감지기가 작동하여 배관 내 가압수가 스프링클러 헤드로 방사되어 소화를 하는 구조이다.



그럼, 이번 시간에는 스프링클러 설비 중 스프링클러 헤드에 대해서 알아보는 시간을 갖도록 하겠다.

스프링클러 헤드 종류, 이격거리, 설치기준 등을 개념 정리하여 소방 담당자에게 도움을 드리고자 한다.



스프링클러 동파 사진(헤드에서 물이 솟았다)





스프링클러 헤드 종류



스프링클러 헤드는 화재시 가압된 물이 내뿜어져 분산됨으로써 소화 기능을 하는 헤드로 감열체의 유무에 따라 '패쇄형 스프링클러 헤드'와 '개방형 스프링클러 헤드'로 분류된다. 여기서 감열체는 정상상태에서 스프링클러 헤드의 방수구를 막고 있으나, 화재 발생시 열에 의해 (일정 온도 도달시, 감열체가 작동하는 온도를 표시온도라고 하는데 미리 헤드에 표시한 온도를 말한다) 스스로 파괴, 용해되어 스프링클러 헤드로부터 이탈됨으로써 방수구가 개방이 되어 물이 방사 가능하도록 하는 역할을 하는 부품을 말한다.



감열체가 없으면 개방형 스프링클러 헤드 (감열체가 없어 방수구가 항상 열려 있는 헤드), 있으면 폐쇄형 스프링클러 헤드다. (감열체가 방수구를 막고 있는 헤드)



개방형 스프링클러 헤드는 화재시 감지 기능이 없으므로 별도의 화재감지기를 설치하는 일제살수식 스프링클러설비 등에 사용된다. 폐쇄형 스프링클러 헤드는 감열체가 화재 감지 기능을 하므로 습식, 건식 및 준비작동식 스프링클러설비에 사용된다.



스프링클러 헤드는 형식승인 및 제품검사의 기술기준에 의거 형식승인 및 제품검사를 받은 제품을 사용하여야 한다. 특히, 스프링클러 헤드 재료는 시간이 경과됨에 따라 변질되어 성능에 악영향을 미치지 않아야 하는데,아래 재료와 같거나 동등 이상의 강도, 내식성 및 내열성이 있는 것이어야 한다.

- 부착나사 및 프레임 : KS D 6024 (구리 및 구리 합금 주물)

- 반사판 : KS D 5201 (구리 및 구리합금 판 및 띠), KS D 6024



스프링클러 헤드 재료 (스프링클러 헤드의 형식승인 및 제품검사의 기술기준 제4조)













폐쇄형 스프링클러 헤드는 감열체 감도 특성에 따라 표준반응형, 특수반응형, 조기반응형으로 나뉜다.



화재 발생시 기류의 온도, 속도 및 작동시간에 대하여 헤드의 반응 조건을 반응시간지수 (RTI : Response Time Index)로 지수화하여 감열체의 감도 특성을 표준화하였으며, 이 RTI 값에 따라 표준반응형, 특수반응형, 조기반응형으로 분류한다.



스프링클러 헤드 감도조건은 표준반응형 RTI값이 80초과~350이하, 특수반응형 RTI값이 51초과~80이하, 조기반응형 RTI 값은 50이하이다.





스프링클러 헤드 반응시간지수 (RTI)는 (m·s)0.5을 단위로 한다



표시온도 : 감열체가 작동하는 온도로 스프링클러 헤드에 표시되어 있음





'유리벌브'는 감열체 중 유리구 안에 액체 등을 넣어 봉한 것을 말하는데, 표준반응형의 액체가 알코올 또는 글리세린인데 조기반응형의 액체는 알코올이 사용되고 있다. 또한 표준반응형의 유리벌브 구경이 5mm인데, 조기반응형의 유리벌브 구경은 3mm이다.







스프링클러 헤드의 설치형태에 따라서 표준형(하향형, 상향형)과 측벽형으로 분류된다.



하향형 : 헤드 설치방향이 가지배관으로부터 아랫 방향

상향형 : 헤드 설치방향이 가지배관으로부터 윗 방향

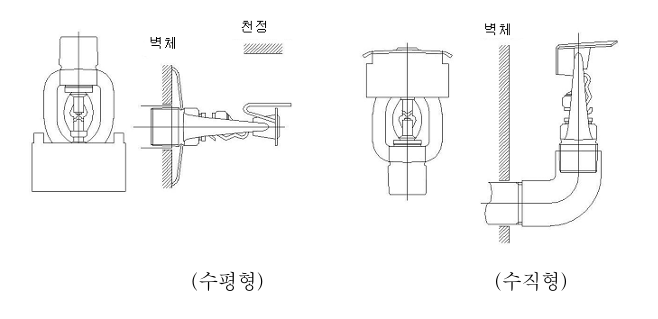

측벽형 : 방호구역의 측면에 설치되어 한쪽방향으로 물을 방사하며, 반-포물선형의 방사 형태. 일반적으로 층고가 낮고 좁은 방호구역에 설치되며, 설치방향에 따라 수평형과 수직형으로 구분한다.



*가지 배관 : 스프링클러 헤드가 설치되어 있는 배관



측벽형 스프링클러 헤드





스프링클러 헤드 이격거리 및 설치기준

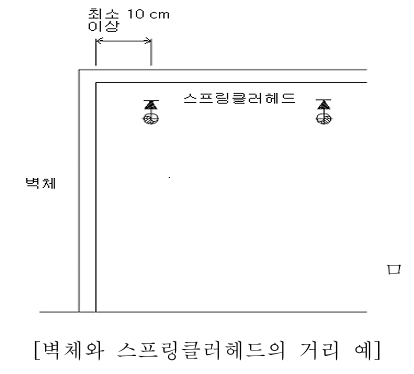

스프링클러 헤드는 살수가 방해되지 않도록 스프링클러 헤드로부터 반경 60cm 이상의 공간을 보유해야 한다. 다만, 벽과 스프링클러 헤드간의 공간은 10cm 이상으로 한다. 헤드의 반사판으로부터 반경 60cm 이내에는 살수 장애가 되는 구조물 (닥트, 조명기구, 배관, 보, 케이블트레이 등)이 없어야 하나, 벽체 부근에 설치되는 헤드의 경우에는 벽체로부터 10cm 이상만 띄우면 된다는 것이다.



스프링클러설비의 화재안전기준 (NFSC 103)

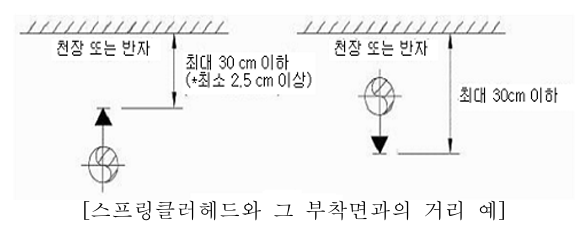

스프링클러헤드는 부착면으로부터의 거리가 30cm 이하로 해야 한다.



스프링클러설비의 화재안전기준 (NFSC 103)

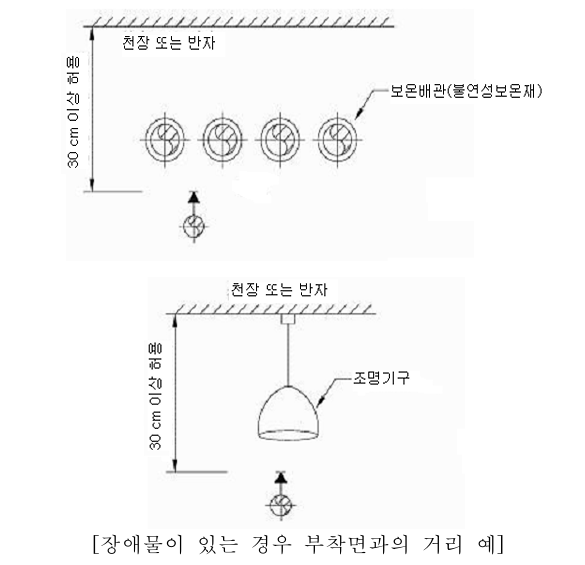

배관, 행가 및 조명기구 등 살수 방해하는 것이 있다면, 위 60cm 반경, 부착면으로부터 30cm 이하 조건에도 불구하고 그로부터 아래에 설치하여 살수에 장애가 없도록 한다. 단, 헤드와 장애물과의 이격거리를 장애물 폭 3배 이상 확보한 경우에는 상관없다.

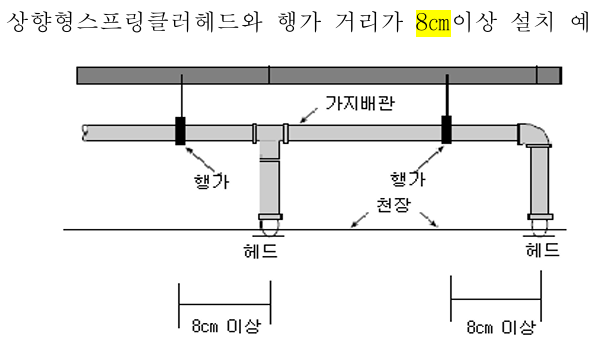

상향형 스프링클러 헤드는 헤드와 가지배관에 설치되는 행가 사이에는 8CM 이상의 간격을 두어야 한다.









결론



스프링클러는 많이 공부해야 한다.

내용이 방대하다. 끊임없이 찾아보고 공부하자. 끝...
